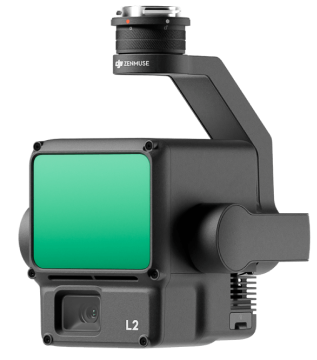

Zenmuse L2
Σύστημα Aerial LiDAR υψηλής ακρίβειας
Το Zenmuse L2 ενσωματώνει το LiDAR πλαισίου, ένα αυτοαναπτυγμένο σύστημα IMU υψηλής ακρίβειας και μια κάμερα χαρτογράφησης 4/3 CMOS RGB, παρέχοντας στις πλατφόρμες πτήσης της DJI ακριβέστερη, αποτελεσματικότερη και πιο αξιόπιστη απόκτηση γεωχωρικών δεδομένων. Όταν χρησιμοποιείται με το DJI Terra, παρέχει μια ολοκληρωμένη λύση για τη συλλογή τρισδιάστατων δεδομένων και τη μετα-επεξεργασία υψηλής ακρίβειας.

Με την υποστήριξη του ισχυρού υλικού του, το Zenmuse L2 μπορεί να επιτρέψει την ακριβή σάρωση πολύπλοκων θεμάτων σε εκτεταμένη εμβέλεια και την ταχύτερη απόκτηση σημείων cloud. Κατά τη διάρκεια των εργασιών, οι χρήστες μπορούν να κάνουν προεπισκόπηση, αναπαραγωγή και επεξεργασία των μοντέλων cloud σημείων επί τόπου, με αναφορές ποιότητας εργασιών που παράγονται από το DJI Terra, προσφέροντας μια απλή λύση μιας στάσης για τη βελτίωση της συνολικής αποδοτικότητας. Αυτό επιτρέπει στους χρήστες να επιτυγχάνουν αποτελέσματα cloud σημείων υψηλής ακρίβειας με μετα-επεξεργασία μίας στάσης.
Βελτιωμένη ακρίβεια
Το σύστημα IMU υψηλής ακρίβειας που έχει αναπτυχθεί από τον ίδιο, σε συνδυασμό με το σύστημα εντοπισμού θέσης RTK του drone για τη συγχώνευση δεδομένων κατά τη διάρκεια της μετα-επεξεργασίας, παρέχει στην L2 πρόσβαση σε πληροφορίες απόλυτης θέσης, ταχύτητας και στάσης υψηλής ακρίβειας. Επιπλέον, η βελτιωμένη περιβαλλοντική προσαρμοστικότητα του συστήματος IMU βελτιώνει την επιχειρησιακή αξιοπιστία και ακρίβεια του L2.
- Ακρίβεια εκτροπής:
0,2°, μετα-επεξεργασία: 0.05° - Pitch/Roll accuracy:
Real-time 0.05°, post-processing 0.025°
Δεν υπάρχει προθέρμανση IMU
Η απόδοση του συστήματος IMU έχει βελτιωθεί σημαντικά και είναι έτοιμο για χρήση από τη στιγμή που ενεργοποιείται. Και, το συνοδευτικό drone είναι έτοιμο να ξεκινήσει εργασίες αμέσως μόλις το RTK βρεθεί σε κατάσταση FIX, παρέχοντας μια βελτιστοποιημένη εμπειρία στο πεδίο.
4/3 CMOS, μηχανικό κλείστρο
Το μέγεθος των εικονοστοιχείων έχει μεγεθυνθεί στα 3,3 μm και τα αποτελεσματικά εικονοστοιχεία φτάνουν πλέον τα 20 MP, με αποτέλεσμα σημαντική βελτίωση της συνολικής απεικόνισης, καθώς και πιο εμπλουτισμένες λεπτομέρειες πραγματικών έγχρωμων νεφών σημείων. Το ελάχιστο διάστημα λήψης φωτογραφιών έχει μειωθεί στα 0,7 δευτερόλεπτα. Η κάμερα χαρτογράφησης έχει αριθμό κλείστρων έως και 200.000 φορές, μειώνοντας περαιτέρω το λειτουργικό κόστος. Όταν δεν απαιτείται η συλλογή νέφους σημείων, η κάμερα RGB μπορεί να εξακολουθεί να λαμβάνει φωτογραφίες και βίντεο ή να συλλέγει εικόνες για χαρτογράφηση ορατού φωτός.
Ολοκληρωμένη λύση LiDAR
- Κάθετη υψηλή ακρίβεια:
Οριζόντια ακρίβεια: 5 cm. - Εξαιρετική αποδοτικότητα:
2,5 km2 που καλύπτονται σε μία μόνο πτήση - Ανώτερη διείσδυση:
Πυκνότερα νέφη σημείων - Εύρος ανίχνευσης:
450m @50% ανακλαστικότητα, 0klx - 5 Επιστροφές
- Λύση με το κλειδί στο χέρι
- Σημείο Cloud LiveView
- Επεξεργασία με ένα κλικ στο DJI Terra
Ακρίβεια υψηλού επιπέδου
- Συνδυάζοντας το GNSS και μια ιδιοκατασκευασμένη IMU υψηλής ακρίβειας, η λύση αυτή επιτυγχάνει κατακόρυφη ακρίβεια 4 cm και οριζόντια ακρίβεια 5 cm.
Εξαιρετική Αποδοτικότητα
- Είναι έτοιμο για εργασία μόλις ενεργοποιηθεί και μπορεί να συλλέξει τόσο γεωχωρικά δεδομένα όσο και δεδομένα RGB από μια περιοχή 2,5 km2 σε μία μόνο πτήση.
Διαισθητική λειτουργία

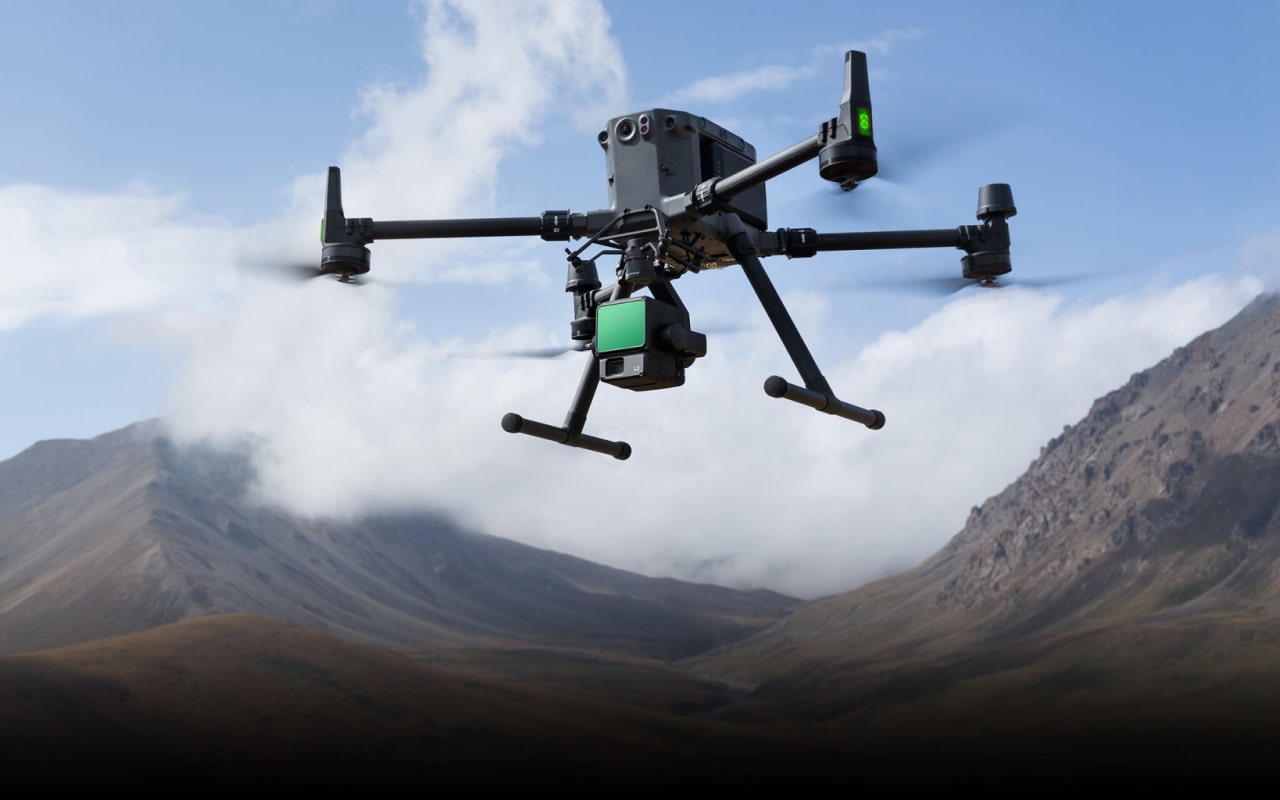

- Σε συνδυασμό με το Matrice 350 RTK και το DJI Terra, το L2 προσφέρει μια λύση με το κλειδί στο χέρι που είναι απλή στη χρήση.
Ενισχυμένη επιχειρησιακή εμπειρία
- Power Line Follow:
Ο έξυπνος αλγόριθμος αναγνώρισης του Zenmuse L2 υποστηρίζει την αναγνώριση, την παρακολούθηση και την ανάλυση διασταυρώσεων για γραμμές μεταφοράς και διανομής, επιτρέποντας την ημιαυτόματη πτήση και τη συλλογή δεδομένων. - Ποικίλοι τύποι δρομολογίων πτήσεων:
Υποστηρίζει τους τύπους Waypoint, Area και Linear Route, για την εκτέλεση εργασιών τοπογραφίας σε διάφορα περιβάλλοντα. - Point Cloud LiveView:
Κατά τη λειτουργία, το DJI Pilot 2 υποστηρίζει τρεις λειτουργίες απεικόνισης – RGB, point cloud, και point cloud/RGB προβολή δίπλα-δίπλα, παρουσιάζοντας τα λειτουργικά αποτελέσματα με διαισθητικό τρόπο. Η ενεργοποίηση RNG (Laser Rangefinder) επιτρέπει την πρόσβαση στις πληροφορίες απόστασης μεταξύ της μονάδας LiDAR και του αντικειμένου στο κέντρο του FOV, βελτιώνοντας την ασφάλεια της πτήσης. Υποστηρίζει επίσης τέσσερις λειτουργίες χρωματισμού σύννεφων σημείων σε πραγματικό χρόνο – Ανακλαστικότητα, Ύψος, Απόσταση και RGB. - Αναπαραγωγή και συγχώνευση μοντέλων Point-Cloud:
Μετά τη λειτουργία, το τρισδιάστατο μοντέλο cloud σημείων μπορεί να προβληθεί απευθείας στο άλμπουμ. Μπορούν επίσης να συγχωνευθούν 3D μοντέλα νέφους σημείων πολλαπλών πτήσεων, επιτρέποντας τη λήψη αποφάσεων επί τόπου σχετικά με την ποιότητα της λειτουργίας. - Αυτόματα παραγόμενη αναφορά ποιότητας εργασιών:
Μετά τη συλλογή δεδομένων νέφους σημείων, η εφαρμογή DJI Pilot 2 θα δημιουργήσει αυτόματα μια Έκθεση Ποιότητας Εργασίας, ώστε οι χειριστές να μπορούν να ελέγχουν τα επιχειρησιακά αποτελέσματα σε πραγματικό χρόνο και επί τόπου, καθιστώντας την εργασία πεδίου πιο ευέλικτη. - Λύση PPK:
RTK πριν από την επιχείρηση για να αποφευχθεί προληπτικά η απώλεια δεδομένων RTK λόγω παρεμβολών, αποσύνδεσης της μετάδοσης βίντεο ή άλλων προβλημάτων. Μετά την επιχείρηση, εισαγάγετε τα αρχικά αρχεία στο DJI Terra για να χρησιμοποιήσετε τη διαδικασία PPK (post-processing kinematic) για την ανακατασκευή μοντέλων υψηλής ακρίβειας.
Χαρακτηριστικά
Παρακάτω, θα βρείτε τα κύρια χαρακτηριστικά του προϊόντος.
Μικρότερες κηλίδες λέιζερ, πυκνότερα σημειακά cloud
Με μειωμένο μέγεθος κηλίδας 4×12 cm @100m, μόλις το ένα πέμπτο αυτού του L1, το L2 όχι μόνο ανιχνεύει μικρότερα αντικείμενα με περισσότερες λεπτομέρειες, αλλά μπορεί επίσης να διεισδύσει σε πυκνότερη βλάστηση, δημιουργώντας ακριβέστερα ψηφιακά μοντέλα υψομέτρου (DEM).
Αποτελεσματικός ρυθμός cloud σημείων: 240.000pts/s
Τόσο σε λειτουργία μονής όσο και πολλαπλής επιστροφής, το L2 μπορεί να επιτύχει μέγιστο ρυθμό εκπομπής cloud σημείων 240.000 σημείων ανά δευτερόλεπτο, επιτρέποντας την απόκτηση περισσότερων δεδομένων νέφους σημείων σε δεδομένο χρονικό διάστημα.
Σχεδιασμός με βάση το πλαίσιο
Ο σχεδιασμός με βάση το πλαίσιο έχει ως αποτέλεσμα ένα αποτελεσματικό ποσοστό δεδομένων cloud σημείων έως και 100%. Σε συνδυασμό με ένα gimbal τριών αξόνων, προσφέρει περισσότερες δυνατότητες σε σενάρια τοπογραφικών εργασιών.
Δύο λειτουργίες σάρωσης
Το L2 υποστηρίζει δύο λειτουργίες σάρωσης, προσφέροντας ευελιξία στους χρήστες ανάλογα με τις απαιτήσεις των εργασιών τους. Στη λειτουργία επαναλαμβανόμενης σάρωσης, το LiDAR του L2 μπορεί να επιτύχει πιο ομοιόμορφα και ακριβή νέφη σημείων, ενώ παράλληλα ανταποκρίνεται στις απαιτήσεις χαρτογράφησης υψηλής ακρίβειας. Στη μη επαναλαμβανόμενη λειτουργία σάρωσης, προσφέρει βαθύτερη διείσδυση για περισσότερες δομικές πληροφορίες, καθιστώντας το κατάλληλο για επιθεώρηση γραμμών μεταφοράς ηλεκτρικής ενέργειας, δασική τοπογράφηση και άλλα σενάρια.
Αύξηση της εμβέλειας ανίχνευσης κατά 30%
Το L2 μπορεί να ανιχνεύσει από 250 μέτρα σε ανακλαστικότητα 10% και 100 klx και μέχρι 450 μέτρα σε ανακλαστικότητα 50% και 0 klx. Το τυπικό επιχειρησιακό υψόμετρο εκτείνεται πλέον έως τα 120 μέτρα, βελτιώνοντας σημαντικά την επιχειρησιακή ασφάλεια και αποτελεσματικότητα.
Υποστηρίζει 5 επιστροφές
Σε περιοχές με πυκνή βλάστηση, η L2 μπορεί να συλλάβει περισσότερα σημεία του εδάφους κάτω από το φύλλωμα.
Εφαρμογές
Ανακαλύψτε τις εφαρμογές στις οποίες μπορεί να χρησιμοποιηθεί το προϊόν.
Δημόσια ασφάλεια
Ηλεκτρική ενέργεια
Πετρέλαιο και φυσικό αέριο
